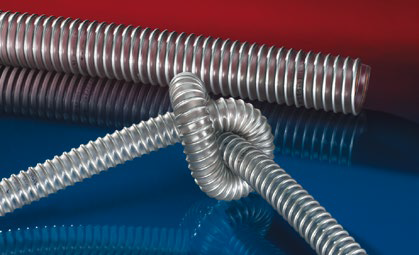

TIMBERDUC® PUR 533 AS (MD)
Antistatická polyuretanová hadice pro dřevařský průmysl, těžká, samozhášivá
| Cena tohoto produktu není aktuálně k dispozici, proto jej nelze hned zakoupit. Použijte tlačítko „Poptat cenu“ k odeslání požadavku na nacenění. Zadejte své specifikace a odešlete formulář. Po nacenění s Vámi dohodneme další kroky k dokončení nákupu. |
Detaily produktu
APLIKACE
- odsávací jednotka, odprášení systému, filtrační systém, extrakce olejové mlhy
- prostor s nebezpečím výbuchu
- odsávání dřevěného prachu, hoblin, pilin
- pily (výroba nábytku) ,vertikální pily, stroje na zpracování dřeva, brousící stroje na parkety
VLASTNOSTI
- odolná
- vysoce oděruvzdorná
- zvýšená odolnost vůči tlaku a vakuu
- odolnost vůči mikrobům
- dobrá odolnost vůči olejům, benzínu a chemikáliím
- samozhášecí dle: DIN 4102-B1
- Permanentně antistatická stěna: v souladu s ISO 8031 - elektrický a povrchový odpor <10⁹ Ω (v souladu s TRGS 727 <2,5*10⁸ Ω*, & NFPA 652 10⁸-10⁹ Ω)
- v souladu s ATEX 2014/34 / EU (1999/92 / ES) a německým TRGS 727: pneumatická přeprava hořlavých prachů a sypkých materiálů (zóna 20, 21, 22 uvnitř), odsávání hořlavých prachů (zóna 22 uvnitř)
- v souladu s ATEX 2014/34 / EU (1999/92 / ES) a německým TRGS 727: pro dopravu hořlavých kapalin (uvnitř zóny 0, 1, 2), pro dopravu pro nehořlavé kapaliny, pro použití v zóně 0 - 1 - 2 (plyny)
- v souladu s bezpečnostními předpisy německé dřevařské obchodní asociace
- dle DIN 26057 Typ 2
- odpovídá směrnici RoHS
- REACH dle --> Technologie / Technické informace / REACH
TEPLOTNÍ ROZSAH
- -40°C až 90°C
- krátkodobě až 125°C
KONSTRUKCE
- AIRDUC® profil
- 1. pružinový ocelový drát usazený pevně ve stěně hadice
- 2. stěna: permanentně antistatický prémiový polyuretan (Pre-PUR®) odolný proti agresivním druhům dřeva a konzervačním přípravkům
- 3. šířka stěny 0,7 mm cca.
VARIANTY K DODÁNÍ
- další průměry a délky jsou k dispozici na vyžádání
- transparentní + částečně stříbrná barva (standart)
- speciální barva: částečně barevná, zcela barevná
- zákaznické značení produktu
| Vnitřní průměr (IN/MM) | Průměr (MM) | Tlak dle DIN 26057 (při 50% prodloužení) (BAR) | Podtlak DIN 26057 (axially fixed) (BAR) | Poloměr ohybu (MM) | Hmotnost (KG/M) | Rozměry skladem (M) | Výrobní délky (M) |
| - / 40 | 48.00 | 1,555 | 0,470 | 32.00 | 0.31 | 10 15 | 5 |
| 1,75 / 44-45 | 53.00 | 1,390 | 0,420 | 35.00 | 0.35 | 10 15 | 5 |
| 2 / 50-51 | 58.00 | 1,250 | 0,380 | 38.00 | 0.39 | 10 15 | 5 |
| 2,36 / 60 | 68.00 | 1,050 | 0,315 | 44.00 | 0.45 | 10 15 | 5 |
| 2,5 / 63-65 | 73.00 | 0,970 | 0,290 | 47.00 | 0.49 | 10 15 | 5 |
| - / 70 | 79.00 | 0,900 | 0,185 | 50.00 | 0.52 | 10 15 | 5 |
| 3 / 75-76 | 84.00 | 0,840 | 0,175 | 53.00 | 0.55 | 10 15 | 5 |
| - / 80 | 89.00 | 0,790 | 0,160 | 56.00 | 0.59 | 10 15 | 5 |
| 3,5 / 89-90 | 99.00 | 0,705 | 0,145 | 62.00 | 0.66 | 10 15 | 5 |
| 4 / 100-102 | 109.00 | 0,635 | 0,135 | 68.00 | 0.86 | 5 10 15 | 20 |
| - / 110 | 119.00 | 0,575 | 0,125 | 74.00 | 0.94 | 10 15 | 5 |
| 4,72 / 120 | 129.00 | 0,530 | 0,115 | 80.00 | 1.02 | 10 15 | 5 |
| 5 / 125-127 | 134.00 | 0,510 | 0,110 | 83.00 | 1.07 | 10 15 | 5 |
| - / 130 | 139.00 | 0,490 | 0,105 | 86.00 | 1.10 | 10 15 | 5 |
| 5,5 / 140 | 149.00 | 0,455 | 0,095 | 92.00 | 1.18 | 10 15 | 5 |
| 6 / 150-152 | 159.00 | 0,425 | 0,075 | 98.00 | 1.30 | 10 15 | 5 |
| 6,3 / 160 | 169.00 | 0,400 | 0,070 | 104.00 | 1.38 | 10 15 | 5 |
| - / 170 | 179.00 | 0,375 | 0,065 | 108.00 | 1.45 | 10 | - |
| 7 / 178-180 | 189.00 | 0,355 | 0,060 | 116.00 | 1.54 | 10 15 | 5 |
| 8 / 200-203 | 209.00 | 0,320 | 0,055 | 128.00 | 1.73 | 5 10 15 | - |
| - / 225 | 234.00 | 0,285 | 0,050 | 143.00 | 1.92 | 10 | 5 |
| - / 250 | 259.00 | 0,255 | 0,045 | 158.00 | 2.13 | 5 10 15 | - |
| 11 / 280 | 289.00 | 0,230 | 0,040 | 176.00 | 2.38 | 10 | 5 |
| - / 300 | 309.00 | 0,215 | 0,035 | 188.00 | 2.55 | 10 | 5 |
| - / 315 | 324.00 | 0,205 | 0,035 | 197.00 | 2.68 | 10 | 5 |
| - / 325 | 334.00 | 0,195 | 0,035 | 203.00 | 2.76 | 10 | 5 |
| - / 350 | 359.00 | 0,185 | 0,030 | 218.00 | 2.97 | 10 | 5 |
| - / 400 | 409.00 | 0,160 | 0,030 | 248.00 | 3.83 | 10 | 5 |
Při přetlaku a podtlaku doporučujeme dodržet hranici provozní hodnoty. Bližší informace o vyšším zatížení jsou dostupné na vyžádání. Poloměr ohybu je měřen podle vnitřního zahnutí hadice. Právo učinit technické změny je vyhrazeno. Všechny hodnoty jsou stanoveny při teplotě 20°C a jsou jen přibližné.
