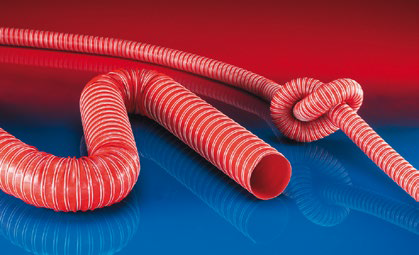

SIL 391 TWO
Silikonová hadice, dvojvrstvá (do +280°C)
| Cena tohoto produktu není aktuálně k dispozici, proto jej nelze hned zakoupit. Použijte tlačítko „Poptat cenu“ k odeslání požadavku na nacenění. Zadejte své specifikace a odešlete formulář. Po nacenění s Vámi dohodneme další kroky k dokončení nákupu. |
Detaily produktu
APLIKACE
- flexibilní hadice na horký a studený vzduch
- granulát/ sušička granulátu, horkovzdušná sušička
- vytlačovací linka/ chladící vzduch u vytlačovací hlavy
- dodávka vzduchu: UV sušička, infračervená sušička
- ventilace čistých provozů, stroje na výrobu polovodičů
VLASTNOSTI
- vyztuženo vláknem
- velmi dobrá odolnost vysokým teplotám
- odpovídá směrnici RoHS
- REACH dle --> Technologie / Technické informace / REACH
TEPLOTNÍ ROZSAH
- -70°C až 260°C
- krátkodobě až 280°C
KONSTRUKCE
- Silikonová hadice
- 1. pružinový ocelový drát integrovaný ve stěně hadice
- 2. Páska s textilní výztuhou; stěna: Silikon povrstvený skelným vláknem
- 3. vyztuženo drátem
VARIANTY K DODÁNÍ
- další průměry a délky jsou k dispozici na vyžádání
| Vnitřní průměr (IN/MM) | Průměr (MM) | Tlak dle DIN 26057 (při 50% prodloužení) (BAR) | Podtlak DIN 26057 (axially fixed) (BAR) | Poloměr ohybu (MM) | Hmotnost (KG/M) | Výrobní délky (M) |
| - / 13 | 16.00 | 3,000 | 0,740 | 10.00 | 0.07 | 4 |
| 3/4 / 19 | 22.00 | 3,000 | 0,730 | 13.00 | 0.11 | - |
| - / 22 | 25.00 | 3,000 | 0,720 | 14.00 | 0.17 | - |
| 1 / 25 | 30.00 | 2,800 | 0,710 | 18.00 | 0.19 | - |
| 1,25 / 32 | 36.00 | 2,700 | 0,650 | 20.00 | 0.28 | - |
| 1,5 / 38 | 43.00 | 2,600 | 0,600 | 24.00 | 0.31 | - |
| - / 41 | 46.00 | 2,600 | 0,590 | 26.00 | 0.32 | 4 |
| 1,75 / 44-45 | 49.00 | 2,600 | 0,580 | 27.00 | 0.32 | - |
| 2 / 50-51 | 56.00 | 2,600 | 0,520 | 31.00 | 0.36 | - |
| 2,25 / 57 | 62.00 | 2,500 | 0,480 | 34.00 | 0.43 | - |
| 2,5 / 63-65 | 68.00 | 2,400 | 0,460 | 37.00 | 0.49 | - |
| - / 70 | 75.00 | 2,100 | 0,440 | 40.00 | 0.54 | - |
| 3 / 75-76 | 81.00 | 2,100 | 0,430 | 43.00 | 0.58 | - |
| - / 80 | 85.00 | 2,100 | 0,420 | 45.00 | 0.61 | - |
| 3,2 / 83 | 88.00 | 2,100 | 0,410 | 47.00 | 0.63 | - |
| 3,5 / 89-90 | 94.00 | 2,000 | 0,400 | 50.00 | 0.69 | - |
| - / 95 | 100.00 | 1,900 | 0,370 | 53.00 | 0.73 | - |
| 4 / 100-102 | 107.00 | 1,900 | 0,350 | 56.00 | 0.77 | - |
| - / 108 | 114.00 | 1,800 | 0,330 | 60.00 | 0.81 | - |
| 4,5 / 114 | 120.00 | 1,500 | 0,300 | 63.00 | 0.85 | - |
| - / 121 | 127.00 | 1,500 | 0,240 | 67.00 | 0.89 | - |
| 5 / 125-127 | 133.00 | 1,400 | 0,230 | 70.00 | 0.93 | - |
| 5,5 / 140 | 146.00 | 1,300 | 0,200 | 76.00 | 1.00 | - |
| 6 / 150-152 | 158.00 | 1,200 | 0,170 | 82.00 | 1.20 | - |
| 6,3 / 160 | 166.00 | 1,100 | 0,160 | 86.00 | 1.28 | 4 |
| 6,5 / 165 | 171.00 | 1,100 | 0,140 | 89.00 | 1.38 | 4 |
| 7 / 178-180 | 184.00 | 1,000 | 0,120 | 95.00 | 1.43 | - |
| 8 / 200-203 | 209.00 | 0,700 | 0,090 | 108.00 | 1.65 | - |
| 10 / 254 | 260.00 | 0,500 | 0,070 | 133.00 | 2.09 | - |
| 12 / 305 | 311.00 | 0,500 | 0,070 | 159.00 | 2.61 | - |
Při přetlaku a podtlaku doporučujeme dodržet hranici provozní hodnoty. Bližší informace o vyšším zatížení jsou dostupné na vyžádání. Poloměr ohybu je měřen podle vnitřního zahnutí hadice. Právo učinit technické změny je vyhrazeno. Všechny hodnoty jsou stanoveny při teplotě 20°C a jsou jen přibližné.
