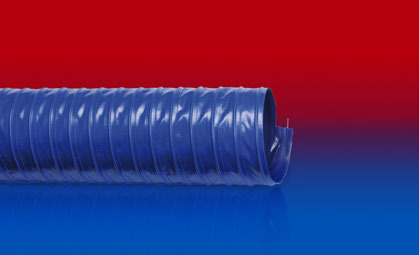

PROTAPE® PVC 371 (HD)
PVC ventilační hadice, těžká
| Cena tohoto produktu není aktuálně k dispozici, proto jej nelze hned zakoupit. Použijte tlačítko „Poptat cenu“ k odeslání požadavku na nacenění. Zadejte své specifikace a odešlete formulář. Po nacenění s Vámi dohodneme další kroky k dokončení nákupu. |
Detaily produktu
APLIKACE
- flexibilní hadice na vzduch
- odsávací jednotka, odprášení systému, filtrační systém, extrakce olejové mlhy
- galvanická extrakce
- chemický průmysl: chemické výpary, zpětné hadice pro výpary, barevná mlha
VLASTNOSTI
- vyztuženo tkaninou
- odolná
- flexibilní
- dobrá odolnost vůči zásadám a kyselinám
- approved to ISO3795 (self-extinguishing)
- odpovídá směrnici RoHS
TEPLOTNÍ ROZSAH
- -20°C až 90°C
VARIANTY K DODÁNÍ
- další průměry a délky jsou k dispozici na vyžádání
- modrá (standart)
KONSTRUKCE
- PROTAPE® hadice
- 1. pružinový ocelový drát integrovaný ve stěně hadice
- 2. Páska s textilní výztuhou; stěna: PVC potažená tkanina
- 3. šířka stěny 0,5 mm cca.
| Vnitřní průměr (IN/MM) | Průměr (MM) | Tlak dle DIN 26057 (při 50% prodloužení) (BAR) | Podtlak DIN 26057 (axially fixed) (BAR) | Poloměr ohybu (MM) | Hmotnost (KG/M) | Výrobní délky (M) |
| 2 / 50-51 | 53.20 | 0,410 | 0,175 | 40.80 | 0.39 | 10 15 20 |
| 2,36 / 60 | 62.20 | 0,340 | 0,130 | 48.00 | 0.44 | 10 15 20 |
| - / 70 | 72.20 | 0,295 | 0,110 | 56.00 | 0.40 | 10 15 20 |
| 3 / 75-76 | 78.20 | 0,275 | 0,095 | 60.80 | 0.55 | 10 15 20 |
| - / 80 | 82.20 | 0,255 | 0,095 | 64.00 | 0.59 | 10 15 20 |
| 3,5 / 89-90 | 92.20 | 0,230 | 0,085 | 72.00 | 0.65 | 10 15 20 |
| 4 / 100-102 | 104.40 | 0,205 | 0,060 | 81.60 | 0.66 | 10 15 20 |
| - / 110 | 112.40 | 0,185 | 0,055 | 88.00 | 0.71 | 10 15 20 |
| 4,72 / 120 | 122.40 | 0,170 | 0,050 | 96.00 | 0.78 | 10 15 20 |
| 5 / 125-127 | 129.40 | 0,165 | 0,040 | 101.60 | 0.82 | 10 15 20 |
| 5,5 / 140 | 142.40 | - | - | 112.00 | 0.92 | 10 15 20 |
| 6 / 150-152 | 154.40 | 0,135 | 0,040 | 121.60 | 1.01 | 10 15 20 |
| 6,3 / 160 | 162.40 | 0,130 | 0,025 | 128.00 | 1.08 | 10 15 20 |
| 7 / 178-180 | 182.60 | 0,115 | 0,025 | 144.00 | 1.21 | 10 15 20 |
| 8 / 200-203 | 205.60 | 0,105 | 0,025 | 162.40 | 1.75 | 10 15 20 |
| - / 250 | 252.60 | 0,085 | 0,020 | 200.00 | 2.02 | 10 15 20 |
| 10 / 254 | 256.60 | 0,085 | 0,020 | 203.20 | 2.02 | 10 15 20 |
| - / 300 | 302.60 | 0,070 | 0,010 | 240.00 | 2.25 | 10 15 20 |
| 12 / 305 | 307.60 | 0,070 | 0,010 | 244.00 | 2.25 | 10 |
| - / 350 | 352.80 | - | 0,010 | 280.00 | 2.58 | 10 |
| 14 / 356 | 358.80 | - | 0,010 | 284.80 | 2.58 | 10 |
| - / 400 | 402.80 | 0,035 | 0,005 | 320.00 | 2.72 | 10 |
| 16 / 405-406 | 408.80 | 0,035 | 0,005 | 324.80 | 2.72 | 10 |
| - / 500 | 503.00 | 0,300 | 0,005 | 400.00 | 3.12 | 10 |
| 20 / 508 | 511.00 | 0,030 | 0,005 | 406.40 | 3.12 | 10 |
| - / 600 | 603.00 | 0,020 | 0,005 | 480.00 | 4.95 | 10 |
Při přetlaku a podtlaku doporučujeme dodržet hranici provozní hodnoty. Bližší informace o vyšším zatížení jsou dostupné na vyžádání. Poloměr ohybu je měřen podle vnitřního zahnutí hadice. Právo učinit technické změny je vyhrazeno. Všechny hodnoty jsou stanoveny při teplotě 20°C a jsou jen přibližné.
