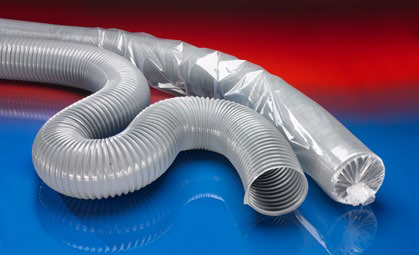

PROTAPE® PVC 310 (LD)
PVC hadice, lehká
| Cena tohoto produktu není aktuálně k dispozici, proto jej nelze hned zakoupit. Použijte tlačítko „Poptat cenu“ k odeslání požadavku na nacenění. Zadejte své specifikace a odešlete formulář. Po nacenění s Vámi dohodneme další kroky k dokončení nákupu. |
Detaily produktu
APLIKACE
- flexibilní hadice na horký vzduch, prach, sypké materiály a vlákna
- odsávací jednotka, odprášení systému, filtrační systém, extrakce olejové mlhy
- galvanická extrakce
- chemický průmysl: chemické výpary, zpětné hadice pro výpary, barevná mlha
- rentgen: ochrana kabelů (speciální typ na vyžádání)
- hadice k topení - venkovní hadice jako ochrana
VLASTNOSTI
- lehká
- velmi ohebná + stlačitelná 3:1
- dobrá odolnost vůči zásadám a kyselinám
- dobrá odolnost vůči chemikáliím
- samozhášecí dle: UL94-HB
- bez ftalátů
- odpovídá směrnici RoHS
- REACH dle --> Technologie / Technické informace / REACH
TEPLOTNÍ ROZSAH
- -20°C až 70°C
- krátkodobě až 80°C
KONSTRUKCE
- PROTAPE® hadice
- 1. pružinový ocelový drát integrovaný ve stěně hadice
- 2. stěna: vysoce kvalitní měkčené PVC
- 3. šířka stěny 0,5 mm cca.
VARIANTY K DODÁNÍ
- další průměry a délky jsou k dispozici na vyžádání
- šedá (standart)
- speciální barva: transparentní, zcela barevná
- zákaznické značení produktu
Standard:
| Vnitřní průměr (IN/MM) | Průměr (MM) | Tlak dle DIN 26057 (při 50% prodloužení) (BAR) | Podtlak DIN 26057 (axially fixed) (BAR) | Poloměr ohybu (MM) | Hmotnost (KG/M) | Výrobní délky (M) |
| - / 30 | 37.00 | 0,930 | 0,200 | 22.00 | 0.24 | 5 10 |
| 1,25 / 32 | 39.00 | 0,875 | 0,200 | 23.00 | 0.26 | 5 10 |
| 1,5 / 38 | 45.00 | 0,740 | 0,185 | 26.00 | 0.30 | 5 10 |
| - / 40 | 47.00 | 0,705 | 0,180 | 27.00 | 0.32 | 5 15 |
| 2 / 50-51 | 58.00 | 0,410 | 0,155 | 33.00 | 0.31 | 15 |
| - / 55 | 63.00 | 0,370 | 0,140 | 36.00 | 0.33 | 5 10 |
| 2,36 / 60 | 68.00 | 0,340 | 0,120 | 38.00 | 0.36 | 5 15 |
| 2,5 / 63-65 | 73.00 | 0,315 | 0,105 | 41.00 | 0.39 | 5 15 |
| - / 70 | 78.00 | 0,295 | 0,090 | 43.00 | 0.42 | 5 |
| 3 / 75-76 | 83.00 | 0,275 | 0,085 | 46.00 | 0.45 | 5 15 |
| - / 80 | 88.00 | 0,255 | 0,075 | 48.00 | 0.47 | 5 15 |
| 3,5 / 89-90 | 98.00 | 0,230 | 0,065 | 53.00 | 0.53 | 5 15 |
| 4 / 100-102 | 108.00 | 0,205 | 0,050 | 58.00 | 0.57 | 15 |
| - / 110 | 118.00 | 0,185 | 0,045 | 63.00 | 0.62 | 5 15 |
| 4,5 / 114-115 | 123.00 | 0,180 | 0,045 | 66.00 | 0.65 | 5 10 |
| 4,72 / 120 | 128.00 | 0,170 | 0,045 | 68.00 | 0.68 | 5 |
| 5 / 125-127 | 133.00 | 0,165 | 0,035 | 71.00 | 0.71 | 15 |
| - / 130 | 138.00 | 0,160 | 0,035 | 73.00 | 0.73 | 5 15 |
| 5,5 / 140 | 148.00 | 0,145 | 0,035 | 78.00 | 0.79 | 5 15 |
| 6 / 150-152 | 158.00 | 0,135 | 0,035 | 83.00 | 0.84 | 5 15 |
| 6,3 / 160 | 168.00 | 0,130 | 0,030 | 88.00 | 0.87 | 15 |
| 7 / 178-180 | 188.00 | 0,115 | 0,025 | 98.00 | 1.00 | 5 15 |
| 8 / 200-203 | 208.00 | 0,105 | 0,025 | 108.00 | 1.11 | 15 |
| - / 225 | 233.00 | 0,090 | 0,015 | 121.00 | 1.25 | 5 10 15 |
| - / 250 | 258.00 | 0,085 | 0,010 | 133.00 | 1.39 | 5 |
| - / 300 | 309.00 | 0,070 | 0,010 | 159.00 | 1.95 | 5 |
SONDERTYP DB.P1: GRÖSSERE STEIGUNG, HÖHERE STAUCHBARKEIT, 0.4MM WANDSTÄRKE, WENIGER GEWICHT, LAGERWARE NUR IN ITALIEN
| Vnitřní průměr (IN/MM) | Průměr (MM) | Tlak dle DIN 26057 (při 50% prodloužení) (BAR) | Podtlak DIN 26057 (axially fixed) (BAR) | Poloměr ohybu (MM) | Hmotnost (KG/M) | Výrobní délky (M) |
| - / 30 | 35.00 | 0,850 | 0,140 | 18.00 | 0.14 | 10 15 20 |
| - / 40 | 45.00 | 0,645 | 0,105 | 24.00 | 0.18 | 10 15 20 |
| 2 / 50-51 | 56.00 | 0,515 | 0,086 | 30.00 | 0.23 | 10 15 20 |
| 2,36 / 60 | 65.00 | 0,430 | 0,072 | 36.00 | 0.27 | 10 15 20 |
| - / 70 | 75.00 | 0,370 | 0,060 | 42.00 | 0.32 | 10 15 20 |
| 3 / 75-76 | 81.00 | 0,345 | 0,060 | 45.00 | 0.34 | 10 15 20 |
| - / 80 | 85.00 | 0,325 | 0,055 | 48.00 | 0.36 | 10 15 20 |
| 3,5 / 89-90 | 95.00 | 0,290 | 0,050 | 53.00 | 0.40 | 10 15 20 |
| 4 / 100-102 | 108.00 | 0,260 | 0,045 | 60.00 | 0.38 | 10 15 20 |
| - / 110 | 117.00 | 0,240 | 0,040 | 66.00 | 0.41 | 10 15 20 |
| 4,72 / 120 | 127.00 | 0,220 | 0,035 | 72.00 | 0.45 | 10 15 20 |
| 5 / 125-127 | 132.00 | 0,220 | 0,035 | 75.00 | 0.47 | 10 15 20 |
| - / 130 | 137.00 | 0,200 | 0,033 | 78.00 | 0.49 | 5 6 15 20 |
| 5,5 / 140 | 147.00 | 0,185 | 0,030 | 84.00 | 0.52 | 10 15 20 |
| 6 / 150-152 | 156.00 | 0,175 | 0,030 | 90.00 | 0.56 | 10 15 20 |
| 6,3 / 160 | 167.00 | 0,165 | 0,030 | 96.00 | 0.60 | 10 15 20 |
| 7 / 178-180 | 186.00 | 0,145 | 0,025 | 107.00 | 0.67 | 10 15 20 |
| 8 / 200-203 | 210.00 | 0,130 | 0,022 | 120.00 | 0.72 | 10 15 20 |
| - / 225 | 234.00 | 0,115 | 0,019 | 135.00 | 0.81 | 10 15 20 |
| - / 250 | 259.00 | 0,105 | 0,018 | 150.00 | 0.90 | 10 15 20 |
| - / 275 | 284.00 | 0,095 | 0,016 | 165.00 | 1.00 | 10 15 20 |
| - / 300 | 309.00 | 0,090 | 0,015 | 180.00 | 1.08 | 10 15 20 |
| - / 350 | 360.00 | 0,075 | 0,012 | 210.00 | 1.36 | 10 |
| - / 400 | 410.00 | 0,065 | 0,011 | 240.00 | 1.50 | 10 |
| - / 450 | 460.00 | 0,060 | 0,010 | 270.00 | 1.82 | 10 |
| - / 500 | 510.00 | 0,050 | 0,009 | 300.00 | 2.02 | 10 |
Při přetlaku a podtlaku doporučujeme dodržet hranici provozní hodnoty. Bližší informace o vyšším zatížení jsou dostupné na vyžádání. Poloměr ohybu je měřen podle vnitřního zahnutí hadice. Právo učinit technické změny je vyhrazeno. Všechny hodnoty jsou stanoveny při teplotě 20°C a jsou jen přibližné.
