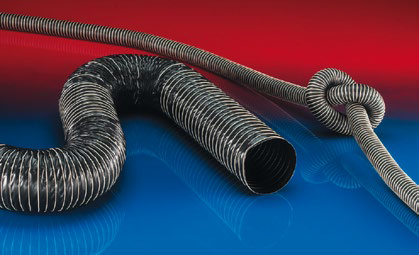

NEO 390 ONE
Neoprénová hadice, jednovrstvá (do +150°C)
| Cena tohoto produktu není aktuálně k dispozici, proto jej nelze hned zakoupit. Použijte tlačítko „Poptat cenu“ k odeslání požadavku na nacenění. Zadejte své specifikace a odešlete formulář. Po nacenění s Vámi dohodneme další kroky k dokončení nákupu. |
Detaily produktu
APLIKACE
- flexibilní hadice na horký a studený vzduch
- granulát/ sušička granulátu, horkovzdušná sušička
- vytlačovací linka/ chladící vzduch u vytlačovací hlavy
- dodávka vzduchu: UV sušička, infračervená sušička
- autobusy, karavany/přívěsy, mobilní domy, čluny, lodě, jachty: ventilace, topení
VLASTNOSTI
- vyztuženo vláknem
- velmi ohebná
- velmi dobrá odolnost vysokým teplotám
- odpovídá směrnici RoHS
- REACH dle --> Technologie / Technické informace / REACH
TEPLOTNÍ ROZSAH
- -35°C až 135°C
- krátkodobě až 150°C
KONSTRUKCE
- Neoprénová hadice
- 1. pružinový ocelový drát
- 2. Páska s textilní výztuhou; stěna: neopren povrstvený skelným vláknem
- 3. vyztuženo drátem
VARIANTY K DODÁNÍ
- další průměry a délky jsou k dispozici na vyžádání
| Vnitřní průměr (IN/MM) | Průměr (MM) | Tlak dle DIN 26057 (při 50% prodloužení) (BAR) | Podtlak DIN 26057 (axially fixed) (BAR) | Poloměr ohybu (MM) | Hmotnost (KG/M) | Výrobní délky (M) |
| - / 13 | 15.00 | 1,800 | 0,580 | 9.00 | 0.05 | 4 |
| 3/4 / 19 | 21.00 | 1,800 | 0,580 | 12.00 | 0.08 | - |
| - / 22 | 24.00 | 1,800 | 0,580 | 13.00 | 0.09 | - |
| 1 / 25 | 29.00 | 1,500 | 0,580 | 17.00 | 0.12 | - |
| 1,25 / 32 | 35.00 | 1,500 | 0,580 | 19.00 | 0.13 | - |
| 1,5 / 38 | 42.00 | 1,500 | 0,580 | 23.00 | 0.17 | - |
| - / 41 | 45.00 | 1,500 | 0,570 | 25.00 | 0.18 | 4 |
| 1,75 / 44-45 | 48.00 | 1,500 | 0,560 | 26.00 | 0.19 | - |
| 2 / 50-51 | 55.00 | 1,500 | 0,500 | 30.00 | 0.25 | - |
| 2,25 / 57 | 61.00 | 1,300 | 0,500 | 33.00 | 0.28 | - |
| 2,5 / 63-65 | 67.00 | 1,300 | 0,500 | 36.00 | 0.30 | - |
| - / 70 | 74.00 | 1,200 | 0,500 | 39.00 | 0.40 | - |
| 3 / 75-76 | 80.00 | 1,100 | 0,390 | 42.00 | 0.41 | - |
| - / 80 | 84.00 | 1,100 | 0,390 | 44.00 | 0.42 | - |
| 3,2 / 83 | 87.00 | 1,100 | 0,390 | 46.00 | 0.47 | - |
| 3,5 / 89-90 | 93.00 | 1,100 | 0,380 | 49.00 | 0.50 | - |
| - / 95 | 99.00 | 1,100 | 0,380 | 52.00 | 0.54 | - |
| 4 / 100-102 | 106.00 | 1,100 | 0,300 | 55.00 | 0.57 | - |
| - / 108 | 113.00 | 1,000 | 0,300 | 59.00 | 0.68 | - |
| 4,5 / 114 | 119.00 | 1,000 | 0,300 | 62.00 | 0.73 | - |
| - / 121 | 126.00 | 0,900 | 0,290 | 66.00 | 0.76 | - |
| 5 / 125-127 | 132.00 | 0,900 | 0,210 | 69.00 | 0.81 | - |
| 5,5 / 140 | 145.00 | 0,900 | 0,200 | 75.00 | 0.89 | - |
| 6 / 150-152 | 157.00 | 0,800 | 0,180 | 81.00 | 1.05 | - |
| 6,3 / 160 | 165.00 | 0,700 | 0,160 | 85.00 | 1.10 | 4 |
| 6,5 / 165 | 170.00 | 0,700 | 0,150 | 88.00 | 1.18 | 4 |
| 7 / 178-180 | 183.00 | 0,600 | 0,140 | 94.00 | 1.21 | - |
| 8 / 200-203 | 208.00 | 0,600 | 0,100 | 107.00 | 1.38 | - |
| 10 / 254 | 259.00 | 0,400 | 0,100 | 132.00 | 1.65 | - |
| 12 / 305 | 310.00 | 0,100 | 0,070 | 158.00 | 2.00 | - |
Při přetlaku a podtlaku doporučujeme dodržet hranici provozní hodnoty. Bližší informace o vyšším zatížení jsou dostupné na vyžádání. Poloměr ohybu je měřen podle vnitřního zahnutí hadice. Právo učinit technické změny je vyhrazeno. Všechny hodnoty jsou stanoveny při teplotě 20°C a jsou jen přibližné.
