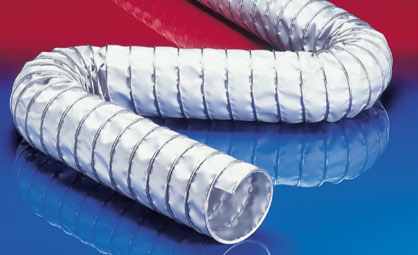

CP SIL 460
Hadice ze svorkového profilu (do +280°C)
| Cena tohoto produktu není aktuálně k dispozici, proto jej nelze hned zakoupit. Použijte tlačítko „Poptat cenu“ k odeslání požadavku na nacenění. Zadejte své specifikace a odešlete formulář. Po nacenění s Vámi dohodneme další kroky k dokončení nákupu. |
Detaily produktu
APLIKACE
- flexibilní hadice na horký a studený vzduch, prach, sypké materiály a vlákna
- odvod vysokých teplot: kamna, slévárna, pec, smaltování, keramický průmysl, sklářský průmysl, hutě, válcovna hliníku
VLASTNOSTI
- ochrana proti opotřebení díky vnějšímu svorkovému profilu
- bezpečně zalisovaná stěna díky svorkovému profilu
- velmi ohebná + stlačitelná 4:1
- velmi dobrá odolnost vysokým teplotám
- samozhášecí dle: DIN 4102-B1
- odpovídá směrnici RoHS
- REACH dle --> Technologie / Technické informace / REACH
TEPLOTNÍ ROZSAH
- -30°C až 220°C
- krátkodobě až 280°C
KONSTRUKCE
- CP konstrukce
- 1. klipový profil pro podporu spirály: galvanizovaná ocel (INOX)
- 2. stěna: Silikon povrstvený skelným vláknem
VARIANTY K DODÁNÍ
- další průměry a délky jsou k dispozici na vyžádání
- Nerezová ocel (INOX) svorka
- dvojitá vrstva
| Vnitřní průměr (IN/MM) | Průměr (MM) | Tlak dle DIN 26057 (při 50% prodloužení) (BAR) | Podtlak DIN 26057 (axially fixed) (BAR) | Poloměr ohybu (MM) | Hmotnost (KG/M) |
| 2 / 50-51 | 62.00 | 0,525 | 0,300 | 18.00 | 0.68 |
| - / 55 | 67.00 | 0,500 | 0,280 | 20.00 | 0.74 |
| 2,36 / 60 | 72.00 | 0,480 | 0,250 | 20.00 | 0.80 |
| 2,5 / 63-65 | 77.00 | 0,460 | 0,230 | 22.00 | 0.86 |
| - / 70 | 82.00 | 0,440 | 0,210 | 22.00 | 0.92 |
| 3 / 75-76 | 87.00 | 0,420 | 0,180 | 24.00 | 0.98 |
| - / 80 | 92.00 | 0,405 | 0,160 | 24.00 | 1.04 |
| 3,5 / 89-90 | 102.00 | 0,375 | 0,110 | 26.00 | 1.16 |
| 4 / 100-102 | 112.00 | 0,250 | 0,100 | 28.00 | 0.95 |
| - / 110 | 122.00 | 0,240 | 0,085 | 30.00 | 1.04 |
| 4,5 / 114-115 | 127.00 | 0,230 | 0,080 | 32.00 | 1.09 |
| 4,72 / 120 | 132.00 | 0,225 | 0,075 | 32.00 | 1.13 |
| 5 / 125-127 | 137.00 | 0,220 | 0,070 | 34.00 | 1.18 |
| - / 130 | 142.00 | 0,215 | 0,060 | 34.00 | 1.22 |
| 5,5 / 140 | 152.00 | 0,205 | 0,050 | 36.00 | 1.31 |
| 6 / 150-152 | 162.00 | 0,140 | 0,040 | 38.00 | 0.95 |
| 6,3 / 160 | 172.00 | 0,135 | 0,035 | 40.00 | 1.01 |
| - / 170 | 182.00 | 0,130 | 0,035 | 42.00 | 1.07 |
| 7 / 178-180 | 192.00 | 0,125 | 0,030 | 44.00 | 1.13 |
| 8 / 200-203 | 212.00 | 0,115 | 0,025 | 48.00 | 1.25 |
| - / 215 | 227.00 | 0,110 | 0,020 | 52.00 | 1.34 |
| - / 225 | 237.00 | 0,110 | 0,020 | 54.00 | 1.40 |
| 9 / 228-229 | 240.00 | 0,110 | 0,020 | 54.00 | 1.46 |
| - / 250 | 262.00 | 0,080 | 0,020 | 58.00 | 1.56 |
| 10 / 254 | 266.00 | 0,080 | 0,020 | 60.00 | 1.59 |
| - / 275 | 287.00 | 0,075 | 0,015 | 64.00 | 1.71 |
| - / 300 | 312.00 | 0,070 | 0,010 | 68.00 | 1.86 |
| 12 / 305 | 317.00 | 0,070 | 0,010 | 69.00 | 1.89 |
| - / 315 | 327.00 | 0,070 | 0,010 | 71.00 | 1.95 |
| - / 325 | 337.00 | 0,070 | 0,010 | 74.00 | 2.03 |
| 18 / 457 | 469.00 | 0,045 | 0,005 | 100.00 | 2.81 |
| - / 500 | 512.00 | 0,040 | 0,005 | 108.00 | 3.07 |
| 20 / 508 | 520.00 | 0,030 | 0,005 | 110.00 | 3.12 |
| - / 750 | 762.00 | 0,020 | 0,001 | 158.00 | 4.60 |
Při přetlaku a podtlaku doporučujeme dodržet hranici provozní hodnoty. Bližší informace o vyšším zatížení jsou dostupné na vyžádání. Poloměr ohybu je měřen podle vnitřního zahnutí hadice. Právo učinit technické změny je vyhrazeno. Všechny hodnoty jsou stanoveny při teplotě 20°C a jsou jen přibližné.
