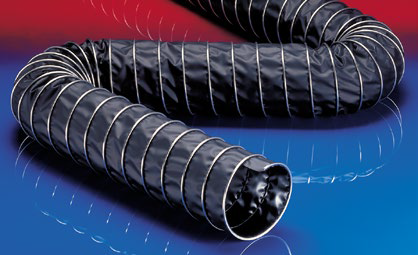

CP PVC 465 EC
Elektricky vodivá hadice svorkového profilu z PVC (do +110°C)
| Cena tohoto produktu není aktuálně k dispozici, proto jej nelze hned zakoupit. Použijte tlačítko „Poptat cenu“ k odeslání požadavku na nacenění. Zadejte své specifikace a odešlete formulář. Po nacenění s Vámi dohodneme další kroky k dokončení nákupu. |
Detaily produktu
APLIKACE
- flexibilní hadice na horký a studený vzduch, prach, sypké materiály a vlákna
- odsávání výparů vznikajících při svařování
- odsávací rameno
- chemický průmysl: chemické výpary, zpětné hadice pro výpary, barevná mlha
- prostor s nebezpečím výbuchu
VLASTNOSTI
- vyztuženo tkaninou
- ochrana proti opotřebení díky vnějšímu svorkovému profilu
- bezpečně zalisovaná stěna díky svorkovému profilu
- velmi ohebná + stlačitelná
- dobrá odolnost vůči zásadám a kyselinám
- dobrá odolnost vůči chemikáliím
- povrchový odpor cca. 10⁶
- v souladu s ATEX 2014/34 / EU (1999/92 / ES) a německým TRGS 727: odsávání hořlavých prachů (zóna 22 uvnitř), také pro použití v zóně 0 - 1 - 2 (plyny)
- odpovídá směrnici RoHS
- REACH dle --> Technologie / Technické informace / REACH
TEPLOTNÍ ROZSAH
- -10°C až 80°C
- krátkodobě až 110°C
KONSTRUKCE
- CP konstrukce
- 1. klipový profil pro podporu spirály: galvanizovaná ocel (INOX)
- 2. Páska s textilní výztuhou; stěna: PVC potažená tkanina
VARIANTY K DODÁNÍ
- další průměry a délky jsou k dispozici na vyžádání
- černá (standart)
- Nerezová ocel (INOX) svorka
- dvojitá vrstva
| Vnitřní průměr (IN/MM) | Průměr (MM) | Tlak dle DIN 26057 (při 50% prodloužení) (BAR) | Podtlak DIN 26057 (axially fixed) (BAR) | Poloměr ohybu (MM) | Hmotnost (KG/M) |
| 2 / 50-51 | 62.00 | 0,470 | 0,340 | 20.00 | 0.65 |
| 2,36 / 60 | 72.00 | 0,430 | 0,250 | 22.00 | 0.75 |
| 2,5 / 63-65 | 77.00 | 0,410 | 0,230 | 24.00 | 0.81 |
| 3 / 75-76 | 87.00 | 0,380 | 0,180 | 26.00 | 0.91 |
| - / 80 | 92.00 | 0,370 | 0,160 | 26.00 | 0.97 |
| 3,5 / 89-90 | 102.00 | 0,345 | 0,110 | 28.00 | 1.07 |
| 4 / 100-102 | 112.00 | 0,210 | 0,100 | 31.00 | 0.87 |
| - / 110 | 122.00 | 0,200 | 0,085 | 33.00 | 0.95 |
| 4,5 / 114-115 | 127.00 | 0,195 | 0,080 | 35.00 | 0.99 |
| 4,72 / 120 | 132.00 | 0,190 | 0,075 | 35.00 | 1.03 |
| 5 / 125-127 | 137.00 | 0,185 | 0,070 | 37.00 | 1.05 |
| 6 / 150-152 | 162.00 | 0,140 | 0,040 | 41.00 | 0.84 |
| 6,3 / 160 | 172.00 | 0,135 | 0,035 | 43.00 | 0.89 |
| - / 170 | 182.00 | 0,130 | 0,035 | 45.00 | 0.94 |
| 7 / 178-180 | 192.00 | 0,125 | 0,030 | 47.00 | 0.99 |
| 8 / 200-203 | 212.00 | 0,105 | 0,025 | 51.00 | 0.85 |
| - / 215 | 227.00 | 0,100 | 0,020 | 55.00 | 0.91 |
| - / 225 | 237.00 | 0,095 | 0,020 | 57.00 | 0.94 |
| - / 250 | 262.00 | 0,075 | 0,020 | 61.00 | 1.04 |
| 12 / 305 | 317.00 | 0,065 | 0,010 | 72.00 | 1.26 |
| - / 315 | 327.00 | 0,065 | 0,010 | 74.00 | 1.30 |
| 13 / 330 | 342.00 | 0,060 | 0,010 | 78.00 | 1.36 |
| - / 350 | 362.00 | 0,050 | 0,010 | 81.00 | 1.43 |
| 14 / 356 | 368.00 | 0,050 | 0,010 | 82.00 | 1.46 |
| - / 450 | 462.00 | 0,040 | 0,005 | 101.00 | 1.82 |
| 24 / 610 | 622.00 | 0,025 | 0,005 | 133.00 | 2.45 |
| - / 800 | 812.00 | 0,020 | 0,001 | 171.00 | 2.97 |
Při přetlaku a podtlaku doporučujeme dodržet hranici provozní hodnoty. Bližší informace o vyšším zatížení jsou dostupné na vyžádání. Poloměr ohybu je měřen podle vnitřního zahnutí hadice. Právo učinit technické změny je vyhrazeno. Všechny hodnoty jsou stanoveny při teplotě 20°C a jsou jen přibližné.
