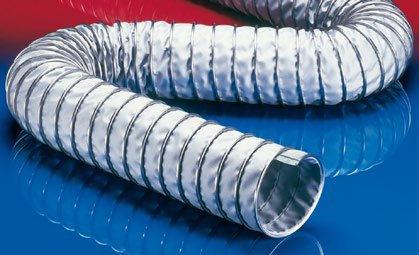

CP HITEX 487
Hadice na vysoké teploty ze svorkového profilu (do +500°C)
| Cena tohoto produktu není aktuálně k dispozici, proto jej nelze hned zakoupit. Použijte tlačítko „Poptat cenu“ k odeslání požadavku na nacenění. Zadejte své specifikace a odešlete formulář. Po nacenění s Vámi dohodneme další kroky k dokončení nákupu. |
Detaily produktu
APLIKACE
- flexibilní hadice na horký a studený vzduch
- testovací lavice motorů, měření emisí
- odvod vysokých teplot: kamna, slévárna, pec, smaltování, keramický průmysl, sklářský průmysl, hutě, válcovna hliníku
- měchy, kompenzátory
VLASTNOSTI
- ochrana proti opotřebení díky vnějšímu svorkovému profilu
- bezpečně zalisovaná stěna díky svorkovému profilu
- velmi ohebná + stlačitelná
- velmi dobrá odolnost vysokým teplotám
- odpovídá směrnici RoHS
- REACH dle --> Technologie / Technické informace / REACH
TEPLOTNÍ ROZSAH
- -60°C až 450°C
- krátkodobě až 500°C
KONSTRUKCE
- CP konstrukce
- 1. klipový profil pro podporu spirály: galvanizovaná ocel (INOX)
- 2. dvouvrstvá stěna; stěna: interiér i exteriér - speciální vysokoteplotní tkanina
VARIANTY K DODÁNÍ
- Další průměry k dispozici na vyžádání
- Nerezová ocel (INOX) svorka
| Vnitřní průměr (IN/MM) | Průměr (MM) | Podtlak (BAR) | Poloměr ohybu (MM) | Hmotnost (KG/M) | Rozměry skladem (M) |
| 3 / 75-76 | 87.00 | 0,230 | 33.00 | 1.34 | 6 |
| - / 80 | 92.00 | 0,200 | 34.00 | 1.42 | 6 |
| 3,5 / 89-90 | 102.00 | 0,140 | 37.00 | 1.58 | 6 |
| 4 / 100-102 | 112.00 | 0,120 | 51.00 | 1.29 | 6 |
| - / 110 | 122.00 | 0,105 | 55.00 | 1.42 | 3 6 |
| 4,5 / 114-115 | 127.00 | 0,097 | 58.00 | 1.48 | 3 6 |
| 4,72 / 120 | 132.00 | 0,090 | 59.00 | 1.54 | 3 6 |
| 5 / 125-127 | 137.00 | 0,085 | 61.00 | 1.60 | 3 6 |
| 5,5 / 140 | 152.00 | 0,060 | 67.00 | 1.78 | 3 6 |
| 6 / 150-152 | 162.00 | 0,050 | 38.00 | 1.34 | 3 6 |
| 6,3 / 160 | 172.00 | 0,045 | 40.00 | 1.46 | 3 6 |
| - / 170 | 182.00 | 0,040 | 42.00 | 1.55 | 3 6 |
| - / 175 | 187.00 | 0,040 | 44.00 | 1.59 | 3 6 |
| 7 / 178-180 | 192.00 | 0,040 | 44.00 | 1.63 | 3 6 |
| 8 / 200-203 | 212.00 | 0,030 | 48.00 | 1.81 | 3 6 |
| - / 215 | 227.00 | 0,030 | 52.00 | 1.94 | 3 6 |
| - / 225 | 237.00 | 0,025 | 54.00 | 2.03 | 3 6 |
| - / 250 | 262.00 | 0,025 | 58.00 | 2.25 | 3 6 |
| - / 300 | 312.00 | 0,015 | 68.00 | 2.69 | 3 6 |
| - / 315 | 327.00 | 0,015 | 71.00 | 2.82 | 3 6 |
| 13 / 330 | 342.00 | 0,015 | 75.00 | 2.96 | 3 6 |
| - / 350 | 362.00 | 0,015 | 78.00 | 3.13 | 3 6 |
| 14 / 356 | 368.00 | 0,015 | 80.00 | 3.18 | 3 6 |
| - / 400 | 412.00 | 0,010 | 88.00 | 3.56 | 3 6 |
| - / 450 | 462.00 | 0,010 | 98.00 | 4.00 | 3 6 |
Při přetlaku a podtlaku doporučujeme dodržet hranici provozní hodnoty. Bližší informace o vyšším zatížení jsou dostupné na vyžádání. Poloměr ohybu je měřen podle vnitřního zahnutí hadice. Právo učinit technické změny je vyhrazeno. Všechny hodnoty jsou stanoveny při teplotě 20°C a jsou jen přibližné.
