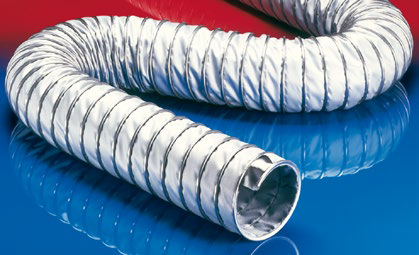

CP HITEX 483
Hadice odolná vysokým teplotám, svorkový profil, vícevrstvá, izolační (až do 1.100°C)
| Cena tohoto produktu není aktuálně k dispozici, proto jej nelze hned zakoupit. Použijte tlačítko „Poptat cenu“ k odeslání požadavku na nacenění. Zadejte své specifikace a odešlete formulář. Po nacenění s Vámi dohodneme další kroky k dokončení nákupu. |
Detaily produktu
APLIKACE
- flexibilní hadice na horký a studený vzduch
- odvod výfukových plynů: cívka na hadici, podzemní vedení, podzemní odsávací systém
- testovací lavice motorů, měření emisí
- odvod vysokých teplot: kamna, slévárna, pec, smaltování, keramický průmysl, sklářský průmysl, hutě, válcovna hliníku
- měchy, kompenzátory
VLASTNOSTI
- velmi dobrá odolnost vůči jiskrám vznikajícím při svařování
- ochrana proti opotřebení díky vnějšímu svorkovému profilu
- bezpečně zalisovaná stěna díky svorkovému profilu
- izolování
- extrémně odolná vůči vysokým teplotám
- odpovídá směrnici RoHS
- REACH dle --> Technologie / Technické informace / REACH
TEPLOTNÍ ROZSAH
- -60°C až 900°C
- krátkodobě až 1.100°C
KONSTRUKCE
- CP konstrukce
- klipový profil pro podporu spirály: nerezová ocel (INOX)
- vícevrstvá stěna hadice
- uvnitř stěny výztuha z drátu (nerezová ocel) a speciálně potažená tkanina ze skleněného vlákna, termoizolační tkanina, vně speciálně potažená tkanina ze skleněného vlákna
- speciální termo-izolační vrstva
VARIANTY K DODÁNÍ
- další průměry a délky jsou k dispozici na vyžádání
| Vnitřní průměr (IN/MM) | Průměr (MM) | Tlak dle DIN 26057 (při 50% prodloužení) (BAR) | Podtlak DIN 26057 (axially fixed) (BAR) | Poloměr ohybu (MM) | Hmotnost (KG/M) |
| 4 / 100-102 | 114.00 | 0,130 | 0,180 | 64.00 | 2.80 |
| 4,5 / 114-115 | 129.00 | 0,120 | 0,150 | 72.00 | 3.18 |
| 4,72 / 120 | 134.00 | 0,115 | 0,140 | 74.00 | 3.31 |
| 5 / 125-127 | 139.00 | 0,115 | 0,120 | 77.00 | 3.43 |
| - / 130 | 144.00 | 0,110 | 0,110 | 79.00 | 3.56 |
| 5,5 / 140 | 154.00 | 0,105 | 0,090 | 84.00 | 3.82 |
| 6 / 150-152 | 164.00 | 0,070 | 0,075 | 89.00 | 3.07 |
| 6,3 / 160 | 174.00 | 0,065 | 0,070 | 94.00 | 3.27 |
| - / 170 | 184.00 | 0,065 | 0,065 | 99.00 | 3.46 |
| - / 175 | 189.00 | 0,065 | 0,060 | 102.00 | 3.55 |
| 7 / 178-180 | 194.00 | 0,065 | 0,055 | 104.00 | 3.65 |
| 8 / 200-203 | 214.00 | 0,060 | 0,045 | 114.00 | 4.03 |
| - / 215 | 229.00 | 0,055 | 0,040 | 122.00 | 4.32 |
| - / 225 | 239.00 | 0,055 | 0,040 | 127.00 | 4.51 |
| - / 250 | 264.00 | 0,040 | 0,035 | 139.00 | 4.99 |
| 10 / 254 | 268.00 | 0,040 | 0,030 | 141.00 | 5.07 |
| - / 300 | 314.00 | 0,035 | 0,025 | 164.00 | 5.95 |
| - / 325 | 339.00 | 0,035 | 0,015 | 177.00 | 6.55 |
| 14 / 356 | 370.00 | 0,025 | 0,015 | 192.00 | 7.00 |
| - / 375 | 389.00 | 0,025 | 0,015 | 202.00 | 7.25 |
| - / 450 | 464.00 | 0,020 | 0,010 | 239.00 | 8.83 |
| - / 500 | 514.00 | 0,020 | 0,010 | 264.00 | 9.79 |
Při přetlaku a podtlaku doporučujeme dodržet hranici provozní hodnoty. Bližší informace o vyšším zatížení jsou dostupné na vyžádání. Poloměr ohybu je měřen podle vnitřního zahnutí hadice. Právo učinit technické změny je vyhrazeno. Všechny hodnoty jsou stanoveny při teplotě 20°C a jsou jen přibližné.
