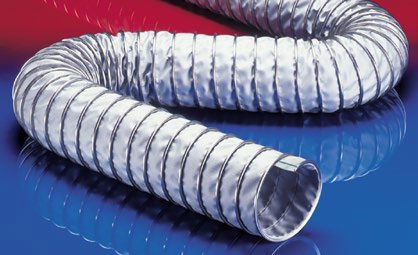

CP HiTex 481
Hadice na vysoké teploty ze svorkového profilu, dvojvrstvá (do +700°C)
| Cena tohoto produktu není aktuálně k dispozici, proto jej nelze hned zakoupit. Použijte tlačítko „Poptat cenu“ k odeslání požadavku na nacenění. Zadejte své specifikace a odešlete formulář. Po nacenění s Vámi dohodneme další kroky k dokončení nákupu. |
Detaily produktu
APLIKACE
- flexibilní hadice na horký a studený vzduch
- odvod výfukových plynů: cívka na hadici, podzemní vedení, podzemní odsávací systém
- testovací lavice motorů, měření emisí
- odvod vysokých teplot: kamna, slévárna, pec, smaltování, keramický průmysl, sklářský průmysl, hutě, válcovna hliníku
- měchy, kompenzátory
VLASTNOSTI
- velmi dobrá odolnost vůči jiskrám vznikajícím při svařování
- ochrana proti opotřebení díky vnějšímu svorkovému profilu
- bezpečně zalisovaná stěna díky svorkovému profilu
- velmi dobrá odolnost vysokým teplotám
- odpovídá směrnici RoHS
- REACH dle --> Technologie / Technické informace / REACH
TEPLOTNÍ ROZSAH
- -60°C až 600°C
- krátkodobě až 700°C
KONSTRUKCE
- CP konstrukce
- klipový profil pro podporu spirály: nerezová ocel (INOX)
- dvouvrstvá stěna
- stěna: vyztužený drát (nerezová ocel) a speciálně potažená tkaninou ze skleněného vlákna
VARIANTY K DODÁNÍ
- další průměry a délky jsou k dispozici na vyžádání
| Vnitřní průměr (IN/MM) | Průměr (MM) | Podtlak (BAR) | Poloměr ohybu (MM) | Hmotnost (KG/M) |
| 3 / 75-76 | 89.00 | 0,290 | 43.00 | 1.85 |
| - / 80 | 94.00 | 0,250 | 45.00 | 1.93 |
| 3,5 / 89-90 | 104.00 | 0,180 | 49.00 | 2.19 |
| 4 / 100-102 | 114.00 | 0,150 | 53.00 | 2.10 |
| - / 110 | 124.00 | 0,130 | 57.00 | 2.30 |
| 4,5 / 114-115 | 129.00 | 0,120 | 59.00 | 1.82 |
| 4,72 / 120 | 134.00 | 0,110 | 61.00 | 2.50 |
| 5 / 125-127 | 139.00 | 0,100 | 63.00 | 2.60 |
| - / 130 | 144.00 | 0,095 | 65.00 | 2.69 |
| 5,5 / 140 | 154.00 | 0,075 | 69.00 | 2.89 |
| 6 / 150-152 | 164.00 | 0,060 | 73.00 | 2.11 |
| 6,3 / 160 | 174.00 | 0,055 | 77.00 | 2.25 |
| 6,5 / 165 | 179.00 | 0,050 | 79.00 | 2.32 |
| - / 170 | 184.00 | 0,050 | 81.00 | 2.38 |
| - / 175 | 189.00 | 0,050 | 83.00 | 2.45 |
| 7 / 178-180 | 194.00 | 0,050 | 85.00 | 2.52 |
| 8 / 200-203 | 214.00 | 0,040 | 93.00 | 2.79 |
| - / 225 | 239.00 | 0,030 | 103.00 | 3.13 |
| - / 250 | 264.00 | 0,030 | 113.00 | 3.47 |
| 10 / 254 | 268.00 | 0,025 | 115.00 | 3.53 |
| - / 275 | 289.00 | 0,025 | 123.00 | 3.81 |
| 11 / 280 | 294.00 | 0,020 | 125.00 | 3.88 |
| - / 300 | 314.00 | 0,020 | 133.00 | 4.14 |
| - / 350 | 364.00 | 0,015 | 153.00 | 4.82 |
| - / 400 | 414.00 | 0,015 | 173.00 | 5.50 |
| 16 / 405-406 | 420.00 | 0,010 | 176.00 | 5.58 |
| - / 450 | 464.00 | 0,010 | 193.00 | 6.17 |
| - / 500 | 514.00 | 0,005 | 213.00 | 6.85 |
| - / 600 | 614.00 | 0,005 | 253.00 | 8.21 |
| 24 / 610 | 624.00 | 0,005 | 257.00 | 8.35 |
| 28 / 712 | 726.00 | 0,005 | 298.00 | 9.73 |
| - / 800 | 814.00 | 0,002 | 333.00 | 10.91 |
Při přetlaku a podtlaku doporučujeme dodržet hranici provozní hodnoty. Bližší informace o vyšším zatížení jsou dostupné na vyžádání. Poloměr ohybu je měřen podle vnitřního zahnutí hadice. Právo učinit technické změny je vyhrazeno. Všechny hodnoty jsou stanoveny při teplotě 20°C a jsou jen přibližné.
