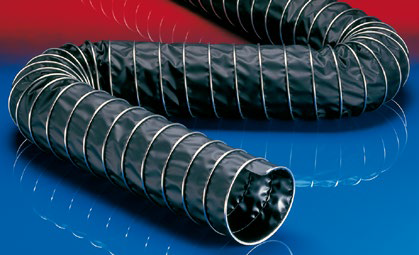

CP HITEX 467 WELDING
Hadice svorkového profilu na odlétávající jiskry vzniklé při sváření, (do +280°C)
| Cena tohoto produktu není aktuálně k dispozici, proto jej nelze hned zakoupit. Použijte tlačítko „Poptat cenu“ k odeslání požadavku na nacenění. Zadejte své specifikace a odešlete formulář. Po nacenění s Vámi dohodneme další kroky k dokončení nákupu. |
Detaily produktu
APLIKACE
- flexibilní hadice na horký vzduch, prach, sypké materiály a vlákna
- odsávání výparů vznikajících při svařování
- odsávací rameno
VLASTNOSTI
- velmi dobrá odolnost vůči jiskrám vznikajícím při svařování
- vyztuženo tkaninou
- ochrana proti opotřebení díky vnějšímu svorkovému profilu
- bezpečně zalisovaná stěna díky svorkovému profilu
- velmi ohebná + stlačitelná 4:1
- extrémně odolná vůči vysokým teplotám
- samozhášecí
- odpovídá směrnici RoHS
- REACH dle --> Technologie / Technické informace / REACH
TEPLOTNÍ ROZSAH
- -70°C až 260°C
- krátkodobě až 280°C
KONSTRUKCE
- CP konstrukce
- 1. klipový profil pro podporu spirály: galvanizovaná ocel (INOX)
- 2. Páska s textilní výztuhou; stěna speciálně potažená tkaninou odolnou vysokým teplotám
VARIANTY K DODÁNÍ
- další průměry a délky jsou k dispozici na vyžádání
- černá (standart)
- Nerezová ocel (INOX) svorka
- dvojitá vrstva
| Vnitřní průměr (IN/MM) | Průměr (MM) | Tlak dle DIN 26057 (při 50% prodloužení) (BAR) | Podtlak DIN 26057 (axially fixed) (BAR) | Poloměr ohybu (MM) | Hmotnost (KG/M) |
| 2 / 50-51 | 62.00 | 0,850 | 0,320 | 18.00 | 0.68 |
| - / 55 | 67.00 | 0,820 | 0,260 | 20.00 | 0.74 |
| 2,36 / 60 | 72.00 | 0,720 | 0,220 | 20.00 | 0.80 |
| 2,5 / 63-65 | 77.00 | 0,680 | 0,200 | 22.00 | 0.86 |
| - / 70 | 82.00 | 0,650 | 0,170 | 22.00 | 0.92 |
| - / 80 | 92.00 | 0,600 | 0,120 | 24.00 | 1.04 |
| 3,5 / 89-90 | 102.00 | 0,550 | 0,105 | 26.00 | 1.16 |
| 4 / 100-102 | 112.00 | 0,520 | 0,090 | 28.00 | 0.95 |
| 4,72 / 120 | 132.00 | 0,350 | 0,060 | 32.00 | 1.13 |
| 5 / 125-127 | 137.00 | 0,320 | 0,055 | 34.00 | 1.18 |
| 5,5 / 140 | 152.00 | 0,250 | 0,045 | 36.00 | 1.31 |
| 6 / 150-152 | 162.00 | 0,220 | 0,040 | 38.00 | 0.95 |
| 6,3 / 160 | 172.00 | 0,210 | 0,035 | 40.00 | 1.01 |
| - / 170 | 182.00 | 0,200 | 0,030 | 42.00 | 1.07 |
| 7 / 178-180 | 192.00 | 0,180 | 0,022 | 44.00 | 1.13 |
| 8 / 200-203 | 212.00 | 0,150 | 0,020 | 48.00 | 1.25 |
| - / 250 | 262.00 | 0,100 | 0,012 | 58.00 | 1.56 |
| - / 275 | 287.00 | 0,080 | 0,010 | 64.00 | 1.71 |
| - / 315 | 327.00 | 0,063 | 0,008 | 71.00 | 1.95 |
| - / 325 | 337.00 | 0,060 | 0,007 | 74.00 | 2.03 |
| - / 350 | 362.00 | 0,055 | 0,006 | 78.00 | 2.16 |
| - / 400 | 412.00 | 0,048 | 0,005 | 88.00 | 2.47 |
Při přetlaku a podtlaku doporučujeme dodržet hranici provozní hodnoty. Bližší informace o vyšším zatížení jsou dostupné na vyžádání. Poloměr ohybu je měřen podle vnitřního zahnutí hadice. Právo učinit technické změny je vyhrazeno. Všechny hodnoty jsou stanoveny při teplotě 20°C a jsou jen přibližné.
