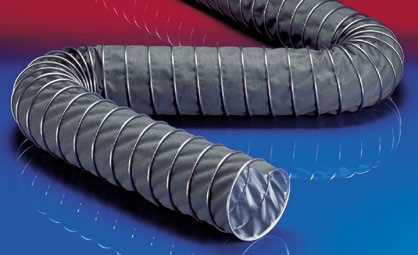

CP ARAMID 461
Hadice ze svorkového profilu, odolná vibracím (do +280°C)
| Cena tohoto produktu není aktuálně k dispozici, proto jej nelze hned zakoupit. Použijte tlačítko „Poptat cenu“ k odeslání požadavku na nacenění. Zadejte své specifikace a odešlete formulář. Po nacenění s Vámi dohodneme další kroky k dokončení nákupu. |
Detaily produktu
APLIKACE
- flexibilní hadice na horký a studený vzduch, prach, sypké materiály a vlákna
- odvod výfukových plynů: cívka na hadici, podzemní vedení, podzemní odsávací systém
- odvod vysokých teplot: kamna, slévárna, pec, smaltování, keramický průmysl, sklářský průmysl, hutě, válcovna hliníku
- měchy, kompenzátory
VLASTNOSTI
- ochrana proti opotřebení díky vnějšímu svorkovému profilu
- bezpečně zalisovaná stěna díky svorkovému profilu
- velmi ohebná + stlačitelná 4:1
- odolná vibracím
- velmi dobrá odolnost vysokým teplotám
- dobrá odolnost vůči chemikáliím
- samozhášecí dle: DIN 4102-B1
- aramidová stěna: Požární třída M1 dle UNE 23.727-90
- odpovídá směrnici RoHS
- REACH dle --> Technologie / Technické informace / REACH
TEPLOTNÍ ROZSAH
- -60°C až 260°C
- krátkodobě až 300°C
KONSTRUKCE
- CP konstrukce
- 1. klipový profil pro podporu spirály: galvanizovaná ocel (INOX)
- 2. stěna speciálně potažená tkaninou odolnou vysokým teplotám
VARIANTY K DODÁNÍ
- další průměry a délky jsou k dispozici na vyžádání
- nerezová ocel (INOX)
| Vnitřní průměr (IN/MM) | Průměr (MM) | Tlak dle DIN 26057 (při 50% prodloužení) (BAR) | Podtlak DIN 26057 (axially fixed) (BAR) | Poloměr ohybu (MM) | Hmotnost (KG/M) |
| 1,5 / 38 | 50.00 | 0,600 | 0,450 | 21.00 | 0.47 |
| - / 40 | 52.00 | 0,585 | 0,440 | 22.00 | 0.49 |
| 2 / 50-51 | 62.00 | 0,525 | 0,380 | 25.00 | 0.62 |
| 2,36 / 60 | 72.00 | 0,480 | 0,320 | 28.00 | 0.73 |
| 2,5 / 63-65 | 77.00 | 0,460 | 0,290 | 30.00 | 0.79 |
| - / 70 | 82.00 | 0,440 | 0,260 | 31.00 | 0.84 |
| 3 / 75-76 | 87.00 | 0,420 | 0,230 | 33.00 | 0.90 |
| - / 80 | 92.00 | 0,405 | 0,200 | 34.00 | 0.95 |
| 3,5 / 89-90 | 102.00 | 0,375 | 0,140 | 37.00 | 1.06 |
| 4 / 100-102 | 112.00 | 0,250 | 0,120 | 40.00 | 0.86 |
| - / 110 | 122.00 | 0,240 | 0,105 | 43.00 | 0.94 |
| 4,5 / 114-115 | 127.00 | 0,230 | 0,095 | 45.00 | 0.99 |
| 4,72 / 120 | 132.00 | 0,225 | 0,090 | 46.00 | 1.03 |
| 5 / 125-127 | 137.00 | 0,220 | 0,085 | 48.00 | 1.07 |
| - / 130 | 142.00 | 0,215 | 0,075 | 49.00 | 1.11 |
| 5,5 / 140 | 152.00 | 0,205 | 0,060 | 52.00 | 1.19 |
| 6 / 150-152 | 162.00 | 0,140 | 0,050 | 55.00 | 0.83 |
| 6,3 / 160 | 172.00 | 0,135 | 0,045 | 58.00 | 0.89 |
| 6,5 / 165 | 177.00 | 0,130 | 0,045 | 60.00 | 0.92 |
| - / 170 | 182.00 | 0,130 | 0,040 | 61.00 | 0.94 |
| 7 / 178-180 | 192.00 | 0,125 | 0,040 | 64.00 | 1.00 |
| 8 / 200-203 | 212.00 | 0,115 | 0,030 | 70.00 | 1.10 |
| - / 225 | 237.00 | 0,110 | 0,025 | 78.00 | 1.24 |
| - / 250 | 262.00 | 0,080 | 0,025 | 85.00 | 1.37 |
| 10 / 254 | 266.00 | 0,080 | 0,020 | 86.00 | 1.40 |
| - / 275 | 287.00 | 0,075 | 0,020 | 93.00 | 1.50 |
| - / 300 | 312.00 | 0,070 | 0,015 | 100.00 | 1.64 |
| 12 / 305 | 317.00 | 0,070 | 0,015 | 102.00 | 1.67 |
| - / 315 | 327.00 | 0,070 | 0,015 | 104.00 | 1.72 |
| - / 325 | 337.00 | 0,070 | 0,015 | 107.00 | 1.77 |
| - / 350 | 362.00 | 0,055 | 0,015 | 115.00 | 1.90 |
| - / 400 | 412.00 | 0,050 | 0,010 | 130.00 | 2.17 |
| 16 / 405-406 | 418.00 | 0,050 | 0,010 | 132.00 | 2.21 |
| - / 450 | 462.00 | 0,045 | 0,010 | 145.00 | 2.44 |
| - / 500 | 512.00 | 0,040 | 0,005 | 160.00 | 2.71 |
| 20 / 508 | 520.00 | 0,030 | 0,005 | 163.00 | 2.75 |
Při přetlaku a podtlaku doporučujeme dodržet hranici provozní hodnoty. Bližší informace o vyšším zatížení jsou dostupné na vyžádání. Poloměr ohybu je měřen podle vnitřního zahnutí hadice. Právo učinit technické změny je vyhrazeno. Všechny hodnoty jsou stanoveny při teplotě 20°C a jsou jen přibližné.
