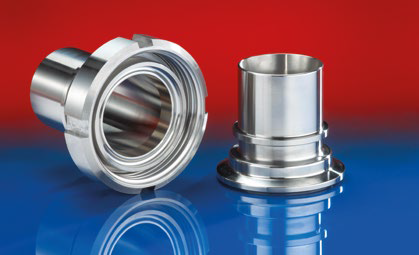

CONNECT ASEPTIC FITTING 249
Aseptický adaptér dle DIN 11864-1 / DIN 11864-3
Detaily produktu
APLIKACE
- potravinářský průmysl a farmaceutický průmysl: potraviny, léky
- vakuový dopravník, vakuová násypka, sací dopravník, vakuová plnička
- paletovací lis, lis na tablety
VLASTNOSTI
- odpovídá směrnici RoHS
- REACH dle --> Technologie / Technické informace / REACH
TEPLOTNÍ ROZSAH
- -40°C až 90°C
KONSTRUKCE
- koncovka: nerezová ocel 1.4404 (ražená) = AISI 316L
VARIANTY K DODÁNÍ
- Další průměry k dispozici na vyžádání
- plynotěsná a vodotěsná díky pevně zalitým koncovkám
UPÍNACÍ ADAPTÉR S DRÁŽKOU DIN 11864-3, TĚSNĚNÍ TYP A SPOJKA; NEREZOVÁ OCEL 1.4404 (RAŽENÁ) = AISI 316L; (ZVOLTE HADICI,ADAPTÉR A KONCOVKY SAMOSTATNĚ)
| Velikost (MM) | Vnější průměr příruby (MM) | Vnitřní průměr D1 (MM) | Hmotnost (KG/PCS) | Vhodné pro hadice o vnitřním Ø (MM) |
| 25 | 50,50 | 26.00 | 0,150 | Ø 25 |
| 32 | 50,50 | 32.00 | 0,180 | Ø 32 |
| 40 | 64,00 | 38.00 | 0,190 | Ø 40 |
| 50 | 77,50 | 50.00 | 0,340 | Ø 51 |
| 65 | 91,00 | 66.00 | 0,400 | Ø 65 |
| 80 | 106,00 | 81.00 | 0,450 | Ø 80 |
| 100 | 130,00 | 100.00 | 0,330 | Ø 100 |
ASEPTICKÝ ADAPTÉR DIN 11864-1 TĚSNĚNÍ TYP A ŠROUBOVANÝ/PŘÍRUBOVÝ ADAPTÉR; NEREZOVÁ OCEL 1.4404 (RAŽENÁ) = AISI 316L; (ZVOLTE HADICI,ADAPTÉR A KONCOVKY SAMOSTATNĚ)
| Velikost (MM) | Vnější průměr příruby (MM) | Vnitřní průměr D1 (MM) | Hmotnost (KG/PCS) | Vhodné pro hadice o vnitřním Ø (MM) |
| 25 | - | 26.00 | 0,360 | Ø 25 |
| 32 | - | 32.00 | 0,440 | Ø 32 |
| 40 | - | 38.00 | 0,360 | Ø 40 |
| 50 | - | 50.00 | 0,440 | Ø 51 |
| 65 | - | 66.00 | 1,380 | Ø 65 |
| 80 | - | 81.00 | 1,900 | Ø 80 |
| 100 | - | 100.00 | 2,610 | Ø 101 |
NEREZOVÁ OCEL 1.4404 (RAŽENÁ) = AISI 316L; (ZVOLTE HADICI,ADAPTÉR A KONCOVKY SAMOSTATNĚ); CLAMP LINER DIN 11864-3 SEALING FORM A CLAMP
| Velikost (MM) | Vnější průměr příruby (MM) | Vnitřní průměr D1 (MM) | Hmotnost (KG/PCS) | Vhodné pro hadice o vnitřním Ø (MM) |
| 25 | 50,50 | 26.00 | 0,177 | Ø 25 |
| 32 | 50,50 | 32.00 | 0,192 | Ø 32 |
| 40 | 64,00 | 38.00 | 0,320 | Ø 40 |
| 50 | 77,50 | 50.00 | 0,419 | Ø 51 |
| 65 | 91,00 | 66.00 | 0,736 | Ø 65 |
| 80 | 106,00 | 81.00 | 1,028 | Ø 80 |
| 100 | 130,00 | 100.00 | 1,392 | Ø 101 |
Právo učinit technické změny je vyhrazeno. Všechny hodnoty jsou stanoveny při teplotě 20°C a jsou jen přibližné.
