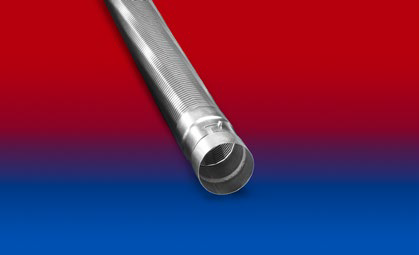

CONNECT 202
Spojky pro spojení nebo připojení kovových hadic
Detaily produktu
VLASTNOSTI
- odpovídá směrnici RoHS
- Bajonetový zámek 202: válcový bajonetový zámek, (koncovka s čepem nebo příruba s L - slotem) s prodloužením na jedné straně, pro připojení kovové hadice
- REACH dle --> Technologie / Technické informace / REACH
KONSTRUKCE
- nerezová ocel (INOX)
VARIANTY K DODÁNÍ
- Další průměry k dispozici na vyžádání
VHODNÉ PRO HADICE
- METAL HOSE: 375; 375 HT; 376 INOX; 377 REINFORCED
SPOJENÍ

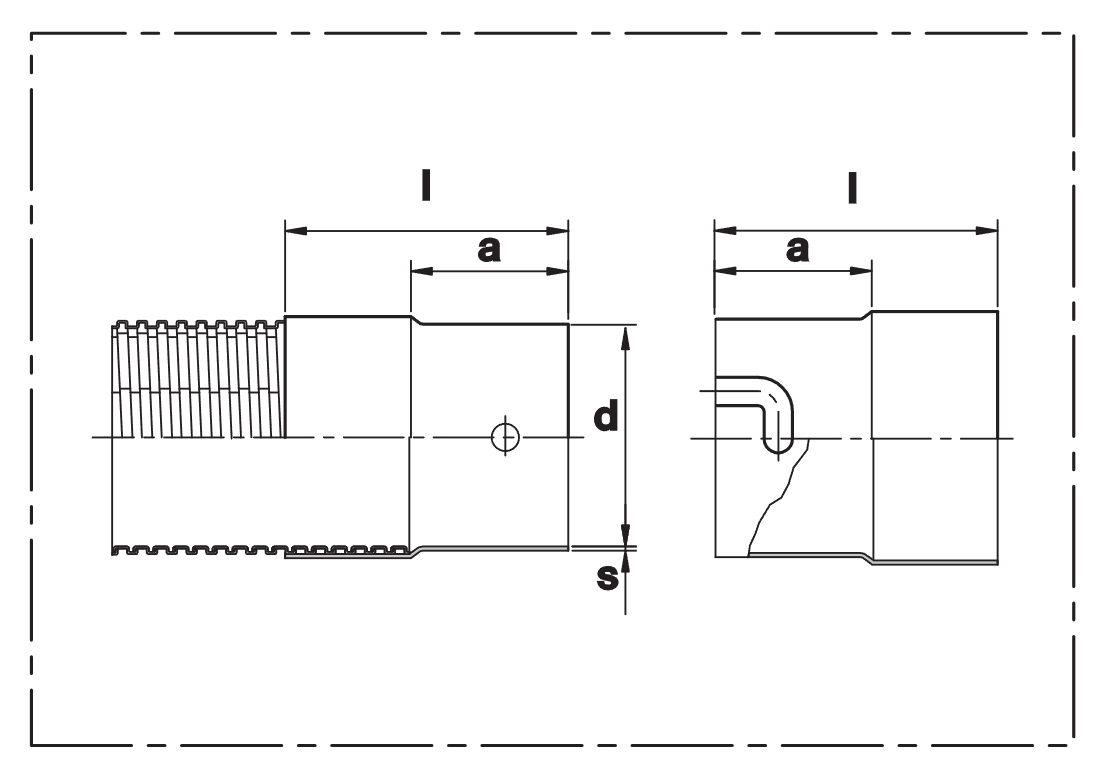

| Číslo produktu | S (MM) | A (MM) | L (MM) | Hmotnost (KG/PCS) | Vhodné pro hadice o vnitřním Ø (MM) |
| 1 | - | - | - | - | - |
BAJONETOVÁ SPOJKA 202 S ČEPEM, NEREZOVÁ OCEL (INOX)
| Číslo produktu | S (MM) | A (MM) | L (MM) | Hmotnost (KG/PCS) | Vhodné pro hadice o vnitřním Ø (MM) |
| 1 | 1,00 | 50 | 80 | 0,110 | 50 |
| 2 | 1,00 | 50 | 90 | 0,160 | 60 |
| 3 | 1,00 | 50 | 90 | 0,180 | 70 |
| 4 | 1,00 | 50 | 90 | 0,200 | 80 |
| 5 | 1,00 | 60 | 110 | 0,300 | 100 |
| 6 | 1,00 | 60 | 110 | 0,350 | 120 |
| 7 | 1,00 | 60 | 110 | 0,370 | 125 |
| 8 | 1,50 | 70 | 130 | 0,730 | 140 |
| 9 | 1,50 | 70 | 130 | 0,770 | 150 |
| 10 | 1,50 | 70 | 130 | 0,910 | 180 |
| 11 | 1,50 | 90 | 160 | 1,330 | 200 |
| 12 | 2,00 | 90 | 160 | 2,160 | 250 |
| 13 | 2,00 | 100 | 180 | 2,870 | 300 |
BAJONETOVÁ SPOJKA 202 S L-SLOTEM NEREZOVÁ OCEL (INOX)
| Číslo produktu | S (MM) | A (MM) | L (MM) | Hmotnost (KG/PCS) | Vhodné pro hadice o vnitřním Ø (MM) |
| 1 | 1,00 | 50 | 80 | 0,110 | 50 |
| 2 | 1,00 | 50 | 90 | 0,160 | 60 |
| 3 | 1,00 | 50 | 90 | 0,180 | 70 |
| 4 | 1,00 | 50 | 90 | 0,200 | 80 |
| 5 | 1,00 | 60 | 110 | 0,300 | 100 |
| 6 | 1,00 | 60 | 110 | 0,350 | 120 |
| 7 | 1,00 | 60 | 110 | 0,370 | 125 |
| 8 | 1,50 | 70 | 130 | 0,730 | 140 |
| 9 | 1,50 | 70 | 130 | 0,770 | 150 |
| 10 | 1,50 | 70 | 130 | 0,910 | 180 |
| 11 | 1,50 | 90 | 160 | 1,330 | 200 |
| 12 | 2,00 | 90 | 160 | 2,160 | 250 |
| 13 | 2,00 | 100 | 180 | 2,870 | 300 |
Právo učinit technické změny je vyhrazeno. Všechny hodnoty jsou stanoveny při teplotě 20°C a jsou jen přibližné.
