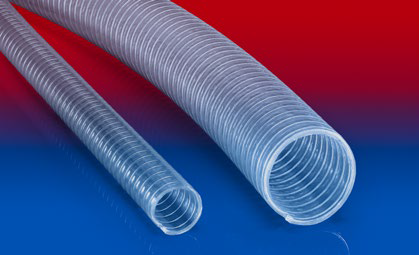

BARDUC® PVC 381 FOOD (HD)
Vakuová PVC hadice, těžká, hladká uvnitř i vně
Detaily produktu
APLIKACE
- hadice s vysokou propustností na vzduch, abrazivní a sypké materiály, brusiva, granulát
- vakuový dopravník, vakuová násypka, sací dopravník, vakuová plnička
- plastový průmysl, doprava granulátů a prášků: dopravníky na granuláty, vakuová doprava, sací dopravník, dávkovací systém, plnění pytlů
- letiště, letadlo, vagón, vlak, železnice, loď, člun, jachta: vyprazdňování toalet/ likvidace odpadu
- zemědělský průmysl: zavlažování, hnojiva, insekticidy
- živočišná výroba: doprava krmiva
- stavební průmysl: odčerpávání spodních vod
- karavany/obytné přívěsy, mobilní domy, čluny, lodě, jachty, sanitární instalace, dodávka vody
- kompresory , dmýchadla s bočním kanálem, vakuové pumpy, tlakové pumpy, pumpy
- papírový mlýn, papírový a celulózový průmysl: odpadní vody, odvod vzduchu
- průmyslové mycí stroje: hadice na mytí vodou
- vakuový zvedací systém, vakuový manipulační systém
- silo, silo vůz/ nákladní silo vůz, cisterna/ cisternový vůz: plnění sil, vyprazdňování sil
- přeprava dřevěných palet, plastových granulátů a prášku
VLASTNOSTI
- odolná
- velmi vysoká odolnost vůči tlaku, vakuu a stlačení
- Stěna potravinářské kvality odpovídá: EU-směrnici 10/2011 a EC 1935/2004 a EU-směrnici 2015/174, dle FDA 21 CFR 177.1210 a 175.300
- dobrá odolnost vůči zásadám a kyselinám
- dobrá odolnost vůči chemikáliím
- bez ftalátů
- výrobní proces dle. GMP EC 2023/2006
- odpovídá směrnici RoHS
- REACH dle --> Technologie / Technické informace / REACH
TEPLOTNÍ ROZSAH
- -20°C až 70°C
- krátkodobě až 80°C
KONSTRUKCE
- BARDUC® konstrukce
- 1. pružinová ocelová spirála usazená pevně ve stěně hadice
- 2. hladká uvnitř i vně; stěna: vysoce kvalitní měkčené PVC
- 3. šířka stěny 3,0 to 8,0 mm cca., v závislosti na průměru
VARIANTY K DODÁNÍ
- další průměry a délky jsou k dispozici na vyžádání
- transparentní (standart)
- speciální barva: zcela barevná
- zákaznické značení produktu
| Vnitřní průměr (IN/MM) | Průměr (MM) | Tlak dle DIN 26057 (při 50% prodloužení) (BAR) | Podtlak DIN 26057 (axially fixed) (BAR) | Poloměr ohybu (MM) | Hmotnost (KG/M) | Výrobní délky (M) |
| - / 10 | 16.00 | 7,000 | 0,850 | 25.00 | 0.15 | 30 |
| - / 12 | 18.00 | 6,000 | 0,850 | 30.00 | 0.21 | - |
| - / 13 | 19.00 | 6,000 | 0,850 | 32.00 | 0.23 | - |
| - / 14 | 20.00 | 6,000 | 0,850 | 33.00 | 0.25 | - |
| 5/8 / 16 | 22.00 | 6,000 | 0,850 | 37.00 | 0.27 | - |
| - / 18 | 24.50 | 5,000 | 0,850 | 39.00 | 0.29 | - |
| 3/4 / 19 | 26.00 | 5,000 | 0,850 | 41.00 | 0.31 | - |
| - / 20 | 27.00 | 5,000 | 0,850 | 45.00 | 0.32 | - |
| - / 22 | 29.00 | 5,000 | 0,850 | 49.00 | 0.35 | - |
| 1 / 25 | 33.00 | 5,000 | 0,850 | 73.00 | 0.49 | - |
| - / 30 | 39.00 | 4,000 | 0,850 | 75.00 | 0.58 | - |
| 1,25 / 32 | 40.00 | 4,000 | 0,850 | 79.00 | 0.70 | - |
| 1,36 / 35 | 44.00 | 4,000 | 0,850 | 83.00 | 0.75 | - |
| 1,5 / 38 | 47.00 | 4,000 | 0,850 | 91.00 | 0.81 | - |
| - / 40 | 49.00 | 4,000 | 0,850 | 100.00 | 0.95 | - |
| - / 42 | 51.00 | 4,000 | 0,800 | 104.00 | 0.97 | - |
| 1,75 / 44-45 | 55.00 | 4,000 | 0,800 | 118.00 | 1.11 | - |
| 2 / 50-51 | 60.00 | 4,000 | 0,800 | 135.00 | 1.17 | - |
| 2,36 / 60 | 70.00 | 3,600 | 0,800 | 170.00 | 1.68 | - |
| - / 70 | 81.00 | 3,600 | 0,700 | 245.00 | 2.10 | - |
| 3 / 75-76 | 89.00 | 3,600 | 0,700 | 262.00 | 2.25 | - |
| - / 80 | 94.00 | 3,600 | 0,700 | 275.00 | 2.54 | - |
| 3,5 / 89-90 | 104.00 | 3,600 | 0,700 | 315.00 | 2.84 | - |
Při přetlaku a podtlaku doporučujeme dodržet hranici provozní hodnoty. Bližší informace o vyšším zatížení jsou dostupné na vyžádání. Poloměr ohybu je měřen podle vnitřního zahnutí hadice. Právo učinit technické změny je vyhrazeno. Všechny hodnoty jsou stanoveny při teplotě 20°C a jsou jen přibližné.
