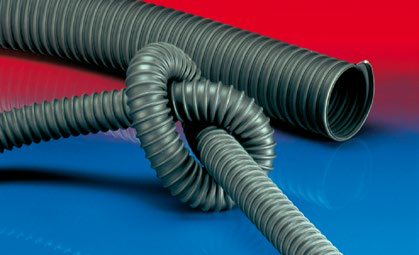

AIRDUC® TPE 363 (MD)
TPE hadice, středně těžká (do +150°C)
| Cena tohoto produktu není aktuálně k dispozici, proto jej nelze hned zakoupit. Použijte tlačítko „Poptat cenu“ k odeslání požadavku na nacenění. Zadejte své specifikace a odešlete formulář. Po nacenění s Vámi dohodneme další kroky k dokončení nákupu. |
Detaily produktu
APLIKACE
- flexibilní hadice na horký a studený vzduch, abrazivní materiály, granuláty, prach a piliny
- granulát/ sušička granulátu, horkovzdušná sušička
- vytlačovací linka/ chladící vzduch u vytlačovací hlavy
- textilní průmysl, vyvíječe páry, průmyslové žehličky, napařovací žehličky
- dodávka vzduchu: UV sušička, infračervená sušička
- autobusy, karavany/přívěsy, mobilní domy, čluny, lodě, jachty: ventilace, topení
- kompresory , dmýchadla s bočním kanálem, vakuové pumpy, tlakové pumpy, pumpy
- papírový mlýn, papírový a celulózový průmysl: odpadní vody, odvod vzduchu
- topení, přívod čerstvého vzduchu
VLASTNOSTI
- středně odolná
- velmi dobrá odolnost vysokým teplotám
- dobrá odolnost vůči olejům, benzínu a chemikáliím
- dobrá odolnost vůči zásadám a kyselinám
- odpovídá směrnici RoHS
- REACH dle --> Technologie / Technické informace / REACH
TEPLOTNÍ ROZSAH
- -40°C až 125°C
- krátkodobě až 150°C
KONSTRUKCE
- AIRDUC® profil
- 1. pružinový ocelový drát usazený pevně ve stěně hadice
- 2. Stěna: termoplastická guma (TPE) (americká verze: antistatická termoplastická guma)
- 3. šířka stěny 0,8 mm cca.
VARIANTY K DODÁNÍ
- další průměry a délky jsou k dispozici na vyžádání
- černá (standart)
- speciální barva: zcela barevná
- zákaznické značení produktu
| Vnitřní průměr (IN/MM) | Průměr (MM) | Tlak dle DIN 26057 (při 50% prodloužení) (BAR) | Podtlak DIN 26057 (axially fixed) (BAR) | Poloměr ohybu (MM) | Hmotnost (KG/M) | Výrobní délky (M) |
| - / 30 | 38.00 | 0,930 | 0,195 | 23.00 | 0.21 | 10 |
| 1,25 / 32 | 40.00 | 0,870 | 0,190 | 24.00 | 0.25 | - |
| 1,5 / 38 | 46.00 | 0,740 | 0,175 | 27.00 | 0.29 | - |
| - / 40 | 48.00 | 0,705 | 0,170 | 28.00 | 0.30 | - |
| 1,75 / 44-45 | 53.00 | 0,630 | 0,160 | 31.00 | 0.33 | 10 |
| 2 / 50-51 | 58.00 | 0,565 | 0,150 | 33.00 | 0.37 | - |
| 2,36 / 60 | 68.00 | 0,475 | 0,115 | 38.00 | 0.45 | - |
| 2,5 / 63-65 | 73.00 | 0,440 | 0,100 | 41.00 | 0.49 | - |
| - / 70 | 78.00 | 0,410 | 0,085 | 43.00 | 0.53 | 10 |
| 3 / 75-76 | 83.00 | 0,380 | 0,080 | 46.00 | 0.56 | 10 |
| - / 80 | 88.00 | 0,360 | 0,070 | 48.00 | 0.59 | - |
| 3,5 / 89-90 | 98.00 | 0,320 | 0,065 | 53.00 | 0.67 | - |
| 4 / 100-102 | 108.00 | 0,290 | 0,050 | 58.00 | 0.74 | - |
| - / 110 | 118.00 | 0,260 | 0,045 | 63.00 | 0.81 | 10 |
| 5 / 125-127 | 133.00 | 0,230 | 0,035 | 71.00 | 0.91 | - |
| - / 130 | 138.00 | 0,220 | 0,035 | 73.00 | 0.95 | 10 |
| 6 / 150-152 | 158.00 | 0,195 | 0,035 | 83.00 | 1.10 | - |
| 7 / 178-180 | 188.00 | 0,160 | 0,025 | 98.00 | 1.29 | 10 |
| 8 / 200-203 | 208.00 | 0,145 | 0,025 | 108.00 | 1.44 | - |
| - / 250 | 258.00 | 0,115 | 0,020 | 133.00 | 1.81 | 10 |
Při přetlaku a podtlaku doporučujeme dodržet hranici provozní hodnoty. Bližší informace o vyšším zatížení jsou dostupné na vyžádání. Poloměr ohybu je měřen podle vnitřního zahnutí hadice. Právo učinit technické změny je vyhrazeno. Všechny hodnoty jsou stanoveny při teplotě 20°C a jsou jen přibližné.
