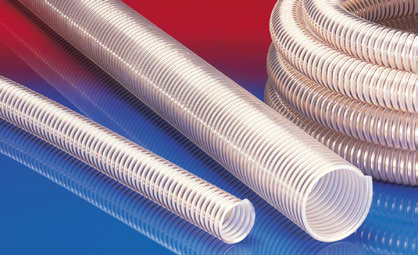

AIRDUC® PUR 356 AS (XHD)
Antistatická polyuretanová hadice, velmi těžká, odolná mikrobům
Detaily produktu
APLIKACE
- flexibilní hadice s vysokou propustností na extrémně abrazivní sypké materiály, brusiva, granulát a kámen
- plastový průmysl, doprava granulátů a prášků: dopravníky na granuláty, vakuová doprava, sací dopravník, dávkovací systém, plnění pytlů
- sací vůz, štěrkování střech, doprava štěrku
- sací vůz, suché sání, průmyslové čištění, čištění vysokých pecí
- sací bagr
- prostor s nebezpečím výbuchu
- zemědělský průmysl: pneumatický transport zrna
- čerpání betonu, vypouštěcí hadice
- stavební průmysl: vrtací zařízení na kámen
- hadice pro dopravu sypkých materiálů: písku, křemene, štěrku, střepů, hoblin
- kompresory , dmýchadla s bočním kanálem, vakuové pumpy, tlakové pumpy, pumpy
- papírový mlýn, papírový a celulózový průmysl, balící stroj: odsávání odřezků
- příprava povrchu: tryskání/pískování, pískovací (tryskací) komora, loděnice, stahovací stroj, brousící stroje a stroje na přípravu podlah
- silo, silo vůz/ nákladní silo vůz, cisterna/ cisternový vůz: plnění sil, vyprazdňování sil
- přeprava dřevěných palet, plastových granulátů a prášku
VLASTNOSTI
- super odolná
- extrémně odolná vůči abrazi, zesílená stěna pod drátem, úzká rozteč drátu spirály
- odolnost vůči mikrobům
- dobrá odolnost vůči olejům, benzínu a chemikáliím
- velmi dobrá flexibilita při nízkých teplotách
- Permanentně antistatická stěna: v souladu s ISO 8031 - elektrický a povrchový odpor <10⁹ Ω (v souladu s TRGS 727 <2,5*10⁸ Ω*, & NFPA 652 10⁸-10⁹ Ω)
- dle DIN 26057 Typ 4
- v souladu s ATEX 2014/34 / EU (1999/92 / ES) a německým TRGS 727: pneumatická přeprava hořlavých prachů a sypkých materiálů (zóna 20, 21, 22 uvnitř), odsávání hořlavých prachů (zóna 22 uvnitř)
- v souladu s ATEX 2014/34 / EU (1999/92 / ES) a německým TRGS 727: pro dopravu hořlavých kapalin (uvnitř zóny 0, 1, 2), pro dopravu pro nehořlavé kapaliny, pro použití v zóně 0 - 1 - 2 (plyny)
- REACH dle --> Technologie / Technické informace / REACH
- odpovídá směrnici RoHS
TEPLOTNÍ ROZSAH
- -40°C až 90°C
- krátkodobě až 125°C
VARIANTY K DODÁNÍ
- další průměry a délky jsou k dispozici na vyžádání
- transparentní (standart)
- speciální barva: zcela barevná
- zákaznické značení produktu
KONSTRUKCE
- AIRDUC® profil
- 1. pružinový ocelový drát usazený pevně ve stěně hadice
- 2. stěna: permanentně antistatický prémiový ester-polyuretan (Pre-PUR®)
- 3. šířka stěny 2,0 to 2,5 mm cca.
- 4. vyztužená v nejvíce namáhaných místech
Standard:
| Vnitřní průměr (IN/MM) | Průměr (MM) | Tlak dle DIN 26057 (při 50% prodloužení) (BAR) | Podtlak DIN 26057 (axially fixed) (BAR) | Poloměr ohybu (MM) | Hmotnost (KG/M) | Výrobní délky (M) |
| 1,25 / 32 | 43.00 | 5,235 | 1,000 | 90.00 | 0.68 | - |
| 1,5 / 38 | 49.00 | 4,475 | 1,000 | 104.00 | 0.79 | - |
| - / 40 | 51.00 | 4,270 | 1,000 | 109.00 | 0.82 | - |
| 1,75 / 45 | 56.00 | 3,825 | 1,000 | 129.00 | 0.91 | 20 |
| - / 50 | 61.00 | 3,470 | 1,000 | 134.00 | 1.00 | - |
| 2 / 51 | 62.00 | 3,200 | 1,000 | 134.00 | 1.02 | 15 |
| - / 55 | 66.00 | 3,170 | 1,000 | 151.00 | 1.09 | - |
| 2,36 / 60 | 71.00 | 2,920 | 1,000 | 156.00 | 1.18 | - |
| 2,5 / 63-65 | 74.00 | 2,810 | 1,000 | 163.00 | 1.23 | 10 |
| - / 65 | 76.00 | 2,705 | 1,000 | 169.00 | 1.27 | 15 |
| - / 70 | 82.00 | 2,520 | 1,000 | 186.00 | 1.37 | 15 |
| - / 75 | 87.00 | 2,360 | 1,000 | 195.00 | 1.46 | - |
| 3 / 76 | 88.00 | 2,355 | 1,000 | 195.00 | 1.47 | - |
| - / 80 | 92.00 | 2,220 | 1,000 | 205.00 | 1.55 | - |
| - / 90 | 103.00 | 2,195 | 1,000 | 250.00 | 2.06 | 15 |
| - / 100 | 113.00 | 1,980 | 1,000 | 272.00 | 2.27 | - |
| 4 / 102 | 115.00 | 1,890 | 1,000 | 272.00 | 2.31 | - |
| - / 110 | 123.00 | 1,805 | 1,000 | 300.00 | 2.48 | 15 |
| 4,5 / 115 | 128.00 | 1,730 | 0,975 | 317.00 | 2.58 | 15 |
| 4,72 / 120 | 133.00 | 1,660 | 0,930 | 330.00 | 2.69 | 15 |
| - / 125 | 138.00 | 1,595 | 0,895 | 336.00 | 2.80 | 15 |
| 5 / 127 | 140.00 | 1,565 | 0,890 | 336.00 | 2.84 | - |
| - / 130 | 143.00 | 1,535 | 0,860 | 355.00 | 2.90 | 15 |
| 5,5 / 140 | 153.00 | 1,430 | 0,800 | 400.00 | 3.11 | 15 |
| - / 150 | 163.00 | 1,335 | 0,745 | 435.00 | 3.68 | - |
| 6 / 152 | 165.00 | 1,305 | 0,735 | 435.00 | 3.72 | - |
| 6,3 / 160 | 173.00 | 1,255 | 0,700 | 470.00 | 3.91 | - |
| - / 170 | 183.00 | 1,180 | 0,660 | 600.00 | 4.15 | 10 15 |
| - / 175 | 188.00 | 1,150 | 0,640 | 700.00 | 4.26 | 15 |
| - / 180 | 193.00 | 1,120 | 0,620 | 830.00 | 4.38 | 10 |
| - / 200 | 214.00 | 1,010 | 0,560 | 950.00 | 5.94 | 15 |
| 8 / 203 | 216.00 | 0,955 | 0,550 | 950.00 | 6.02 | 10 15 |
| - / 225 | 239.00 | 0,900 | 0,495 | 1175.00 | 6.65 | 10 |
| - / 250 | 264.00 | 0,810 | 0,445 | 1300.00 | 7.35 | 2.5 10 |
| - / 275 | 289.00 | 0,735 | 0,405 | 1453.00 | 8.07 | 10 |
| - / 300 | 314.00 | 0,675 | 0,375 | 1575.00 | 8.78 | 2,5 5 10 |
Při přetlaku a podtlaku doporučujeme dodržet hranici provozní hodnoty. Bližší informace o vyšším zatížení jsou dostupné na vyžádání. Poloměr ohybu je měřen podle vnitřního zahnutí hadice. Právo učinit technické změny je vyhrazeno. Všechny hodnoty jsou stanoveny při teplotě 20°C a jsou jen přibližné.
